用于蒸汽介質旋轉接頭

您當前所在的位置：首頁 -> 產品中心 -> 用于蒸汽介質旋轉接頭

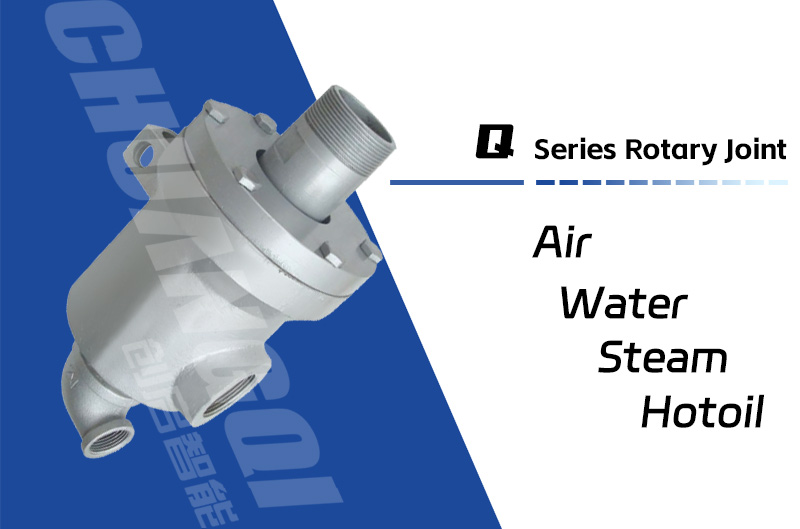

Q型旋轉接頭

發表時間：2022-09-30 10:50:36 | 點擊率：498

產品特點

PRODCUT FEATUREA

單/雙通道設計
精密鑄造球磨碳鋼殼體球面密封結構，結構簡單碳石墨密封環，耐高溫性能好
免維護石墨無油軸承支撐，具有自潤滑性
能耐高溫彈簧的應有，有效保證高溫工況的補償力

可選配項目:

日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇

此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質 熱水最大使用壓力：	DN	15~65	230 PSI	18 bar
介質 蒸汽最大使用壓力：		15~65	750 PSI	50 bar
介質 熱油最大使用壓力：		15~65	290 PSI	20 bar
最大真空度：		15~65	2 Hg	7 kPa
最高使用速度（轉子）：
	DN	15~20	750 RPM	750 min-1
		25	500 RPM	500 min-1
		32~40	300 RPM	300 min-1
		50	200 RPM	200 min-1
		65	100 RPM	100 min-1
最高使用溫度：	120℃		＞120℃ 請咨詢創啟旋轉接頭

內部結構

INTERNAL STRUCTURE

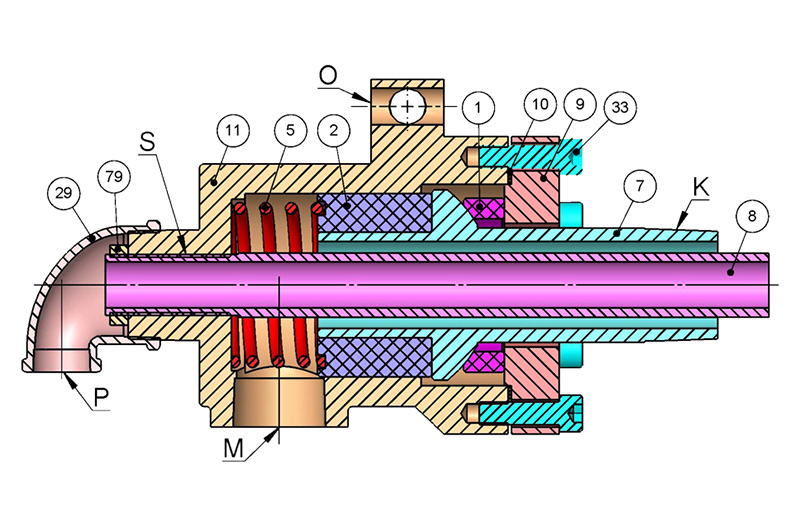

Q型旋轉接頭零件名稱：

1.石墨球面密封環（球面環），2.無油軸承（石墨圓柱環，簡稱圓柱環），5.彈簧，7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，11.殼體， 29.彎頭，33.螺栓， 79.內管用鎖緊螺母（用戶自備）。

K——外管代號，M——管路接口代號,P——管路接口代號, S——內管代號，O——止轉孔代號。

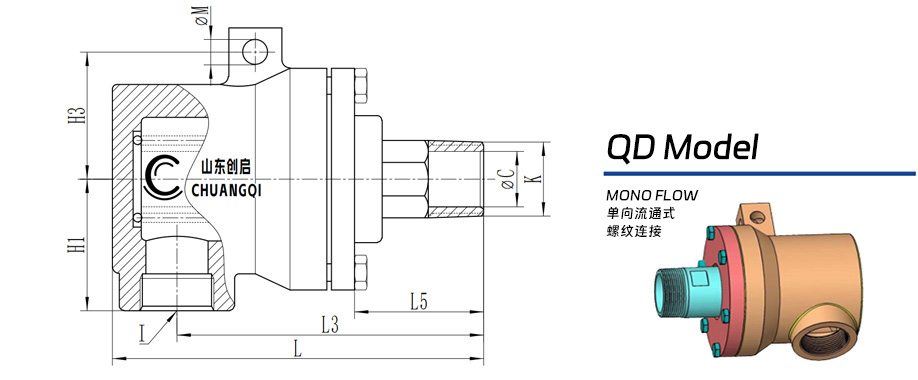

QD型旋轉接頭 - 單向流通式 - 螺紋連接方式
DN	Model	C	K	I	L	L3	L5	H1	H3	M
15	QD-15RH/LH	Φ13	R?	Rc?	136	109	39	/	/	/
20	QD-20RH/LH	Φ18	R?	Rc?	144	117	40	30	54	Φ12
25	QD-25RH/LH	Φ24	R1	Rc1	161	133	56	50	58	Φ12
32	QD-32RH/LH	Φ30	R1?	Rc1?	188	158	59	63	70	Φ14
40	QD-40RH/LH	Φ38	R1?	Rc1?	227	192	69	70	78	Φ16
50	QD-50RH/LH	Φ48	R2	Rc2	238	193	70	85	95	Φ18
65	QD-65RH/LH	Φ64	R2?	Rc?	419	384	76	98	109	Φ20

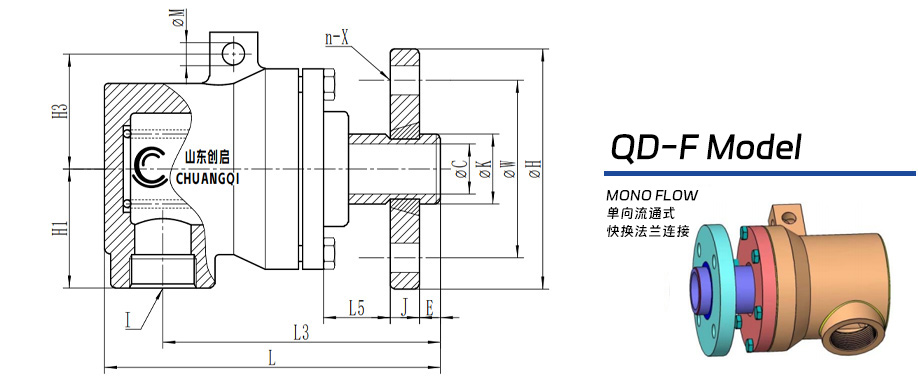

QD-F型旋轉接頭 - 單向流通式 - 快換法蘭連接方式
DN	Model	C	K	I	L	L3	L5	H1	H3	M	W	H	E	J	n-X
20	QD-F20A	Φ18	Φ27	Rc?	159	132	31	30	54	Φ12	75	105	10	14	4-Φ14
25	QD-F25A	Φ24	Φ33	Rc?	160	133	32	50	58	Φ12	85	115	10	14	4-Φ14
32	QD-F32A	Φ30	Φ42	Rc1	192	162	35	63	70	Φ14	100	140	12	16	4-Φ18
40	QD-F40A	Φ38	Φ48	Rc1?	227	192	41	70	78	Φ16	110	150	12	16	4-Φ18
50	QD-F50A	Φ48	Φ60	Rc1?	238	193	36	85	95	Φ18	125	165	16	18	4-Φ18
65	QD-F65A	Φ64	Φ75	Rc2	434	389	40	98	109	Φ20	145	185	20	20	4-Φ18

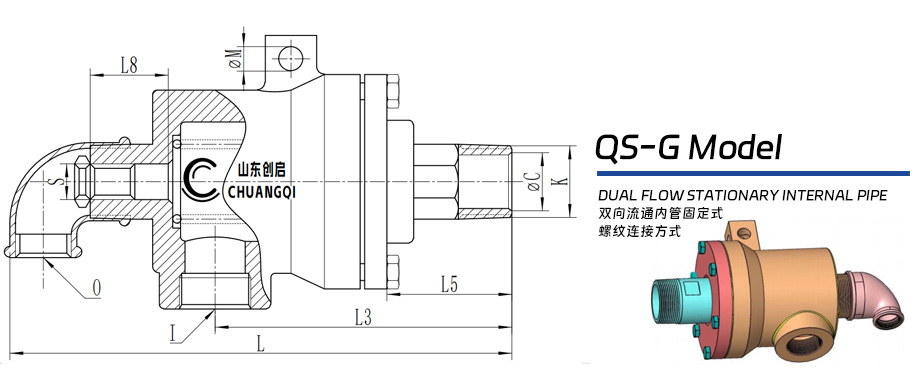

QS-G型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接方式
DN	Model	C	K	I	O	S	L	L3	L5	L8	M
20	QS-G20-08RH/LH	Φ18	R?	Rc?	Rc?	G?	210	133	40	34	Φ12
25	QS-G25-10RH/LH	Φ24	R1	Rc?	Rc?	G?	215	135	56	40	Φ12
32	QS-G32-15RH/LH	Φ30	R1?	Rc1	Rc?	G?	254	156	59	42	Φ14
40	QS-G40-20RH/LH	Φ38	R1?	Rc1?	Rc?	G?	291	187	69	45	Φ16
50	QS-G50-25RH/LH	Φ48	R2	Rc1?	Rc1	G1	315	199	70	45	Φ18
65	QS-G65-32RH/LH	Φ64	R2?	Rc2	Rc1?	G1?	402	200	76	55	Φ20

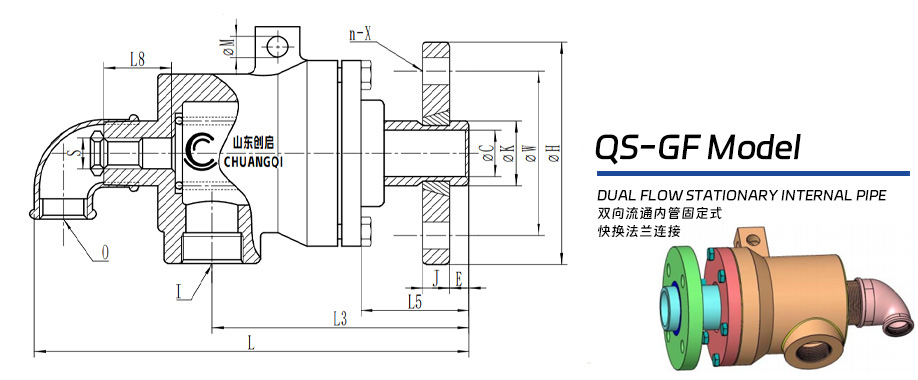

QS-GF型旋轉接頭 - 雙向流通內管固定式 - 快換法蘭連接方式
DN	Model	C	K	I	O	S	L	L3	L5	L8	M	W	H	J	E	n-X
20	QS-GF20-08RH/LH	Φ18	Φ27	Rc?	Rc?	G?	214	132	55	34	Φ12	75	105	10	14	4-Φ14
25	QS-GF25-10RH/LH	Φ24	Φ33	Rc?	Rc?	G?	224	159	56	40	Φ12	85	115	10	14	4-Φ14
32	QS-GF32-15RH/LH	Φ30	Φ42	Rc1	Rc?	G?	264	162	63	42	Φ14	100	140	12	16	4-Φ18
40	QS-GF40-20RH/LH	Φ38	Φ48	Rc1?	Rc?	G?	304	187	69	45	Φ16	110	150	12	16	4-Φ18
50	QS-GF50-25RH/LH	Φ48	Φ60	Rc1?	Rc1	G1	334	191	70	45	Φ18	125	165	16	18	4-Φ18
65	QS-GF65-32RH/LH	Φ64	Φ75	Rc2	Rc1?	G1?	407	215	91	55	Φ20	145	185	20	20	4-Φ18

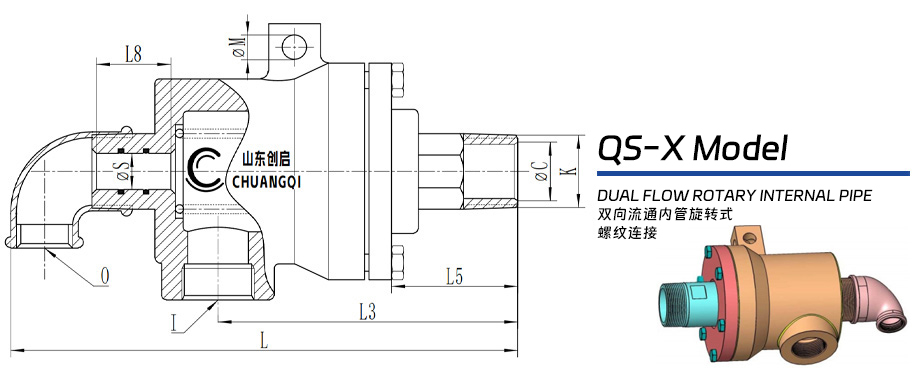

QS-X型旋轉接頭 - 雙向流通內管旋轉式 - 螺紋連接方式
DN	Model	C	K	I	O	S	L	L3	L5	L8	M
20	QS-X20-08RH/LH	Φ18	R?	Rc?	Rc?	Φ12	210	133	40	34	Φ12
25	QS-X25-10RH/LH	Φ24	R1	Rc?	Rc?	Φ16	215	135	56	40	Φ12
32	QS-X32-15RH/LH	Φ30	R1?	Rc1	Rc?	Φ20	254	156	59	42	Φ14
40	QS-X40-20RH/LH	Φ38	R1?	Rc1?	Rc?	Φ25	291	187	69	45	Φ16
50	QS-X50-25RH/LH	Φ48	R2	Rc1?	Rc1	Φ32	315	199	70	45	Φ18
65	QS-X65-32RH/LH	Φ64	R2?	Rc2	Rc1?	Φ40	402	200	76	55	Φ20

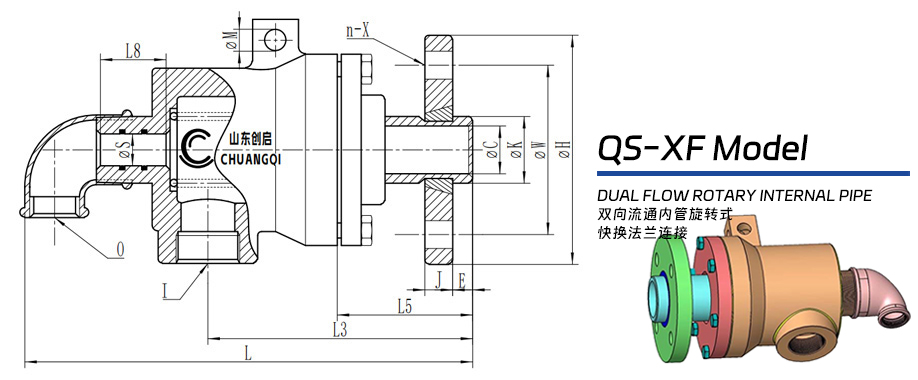

QS-XF型旋轉接頭 - 雙向流通內管旋轉式 - 快換法蘭連接方式
DN	Model	C	K	I	O	S	L	L3	L5	L8	M	W	H	J	E	n-X
20	QS-XF20-08RH/LH	Φ18	Φ27	Rc?	Rc?	Φ12	214	132	55	34	Φ12	75	105	10	14	4-Φ14
25	QS-XF25-10RH/LH	Φ24	Φ33	Rc?	Rc?	Φ16	224	159	56	40	Φ12	85	115	10	14	4-Φ14
32	QS-XF32-15RH/LH	Φ30	Φ42	Rc1	Rc?	Φ20	264	162	63	42	Φ14	100	140	12	16	4-Φ18
40	QS-XF40-20RH/LH	Φ38	Φ48	Rc1?	Rc?	Φ25	304	187	69	45	Φ16	110	150	12	16	4-Φ18
50	QS-XF50-25RH/LH	Φ48	Φ60	Rc1?	Rc1	Φ32	334	191	70	45	Φ18	125	165	16	18	4-Φ18
65	QS-XF65-32RH/LH	Φ64	Φ75	Rc2	Rc1?	Φ40	407	215	91	55	Φ20	145	185	20	20	4-Φ18
